金属深冷处理的效果取决于温度曲线的执行，而自动补液设备的选型是否合理直接决定温度曲线能否稳定复现。选型不当会出现大马拉小车造成投资浪费，或小马拉大车导致温度不达标、补液跟不上蒸发速度等问题。本文从工件特性、工艺要求、液氮消耗计算和设备配置匹配四个维度，梳理自动补液设备的选型方法和工艺参数设定原则，帮助用户在投资成本和处理效果之间找到合理平衡。

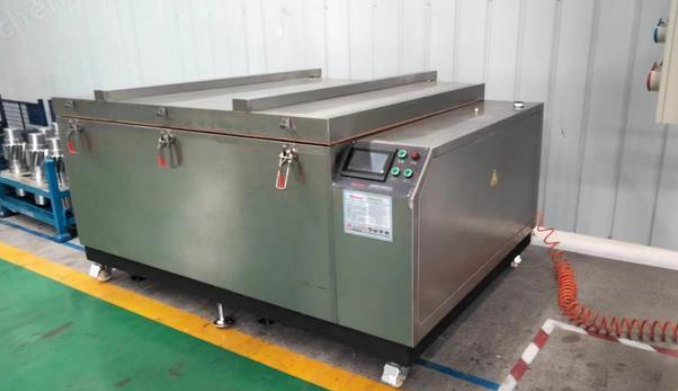

一、根据工件特性确定箱体规格
深冷箱容积的选择首先由工件尺寸和单次装炉量决定。工件大外形尺寸决定箱体内腔小尺寸，长宽高各方向需预留 50 至 100
毫米间隙，保证液氮气流循环和工件取放操作。装炉量则根据日处理量和工艺周期计算，例如日处理高速钢刀具 200kg，单炉保温时间 4 小时，加上升降温共 8
小时一炉，则每天可处理 3 炉，单炉装载量约 70kg，对应箱体容积约 50L 至 80L 即可满足。
工件材质也是重要考量因素。高速钢、硬质合金等材料比热容较小，降温速度快，对箱体冷量供给要求相对低；模具钢、轧辊等大尺寸工件热容量大，降温过程需要持续大量液氮，箱体需配备更大通径的补液管路和更高压力的储存系统。工件堆叠方式影响温度均匀性，紧密堆叠时内部工件降温滞后，需延长保温时间或增大箱体容积降低装载密度。
常见容积档位与适用场景对应关系为：50L 至 150L 适合实验室和小批量刀具处理，装载量 80 至 300kg；200L 至 500L
适合中型模具和机械零件，装载量 400 至 1000kg；600L 至 2000L 适合大型轧辊、阀门和批量工件，装载量 1 吨至数吨。选型时建议预留 20%
至 30% 的容积余量，应对未来产能扩充或大尺寸工件需求。
二、液氮消耗量计算与储存单元匹配
液氮消耗量是选择储存单元容积和补液频次的核心依据，主要由三部分组成：工件降温吸热、箱体冷损和恒温阶段蒸发损耗。
工件降温吸热量按公式计算：Q = m × c × ΔT，其中 m 为工件质量（kg），c 为材料平均比热容（钢材约 0.46kJ/kg・℃），ΔT
为从室温降至目标温度的温差（如 25℃降至 - 196℃，ΔT=221℃）。以 100kg 工件降至 -
196℃为例，Q=100×0.46×221=10166kJ，液氮汽化潜热约 199kJ/kg，加上氮气从 - 196℃升温至箱内温度的显热，综合冷量约
350kJ/kg，则降温阶段液氮消耗约 29kg，折合体积约 35L。
箱体冷损与箱体绝热性能和环境温度相关，50L 箱体日冷损约 5 至 10L 液氮，500L 箱体约 15 至
30L，可参考厂家提供的静态蒸发率数据。恒温阶段液氮消耗主要用于补充箱体冷损，工件已达到目标温度后不再大量吸热。
以 500L 箱体、每炉装载 500kg 模具钢、目标温度 - 160℃、每天 2 炉为例，单炉降温消耗约 80L，日冷损约 25L，全天液氮消耗约
185L。选择储存罐容积时，按 3 至 7 天的消耗量配置，即 500L 至 1300L 自增压罐，或配置 175L 自增压罐每 1 至 2
天补充一次。班德（Bender）YDZ 系列自增压液氮罐有 100L、175L、200L 等规格，可根据补液间隔灵活选择。
多台深冷箱集中布置时，可采用一台大型储罐统一供液，通过分配阀组向各设备补液，相比每台设备配立储罐更节省占地和液氮采购成本，但需注意各设备补液时间错开，避免同时补液导致供液压力不足。
三、控温精度与执行机构配置
控温精度要求决定执行机构的配置档次。普通深冷处理（温度波动
±5℃以内）采用开关式电磁阀即可满足，通过通断控制液氮供给，结构简单成本低。精密深冷处理（温度波动 ±2℃以内）需配置比例调节阀，实现流量连续调节，配合 PID
控温。超精密场合（±1℃以内）还需在箱内增加电加热补偿装置，通过冷热对冲实现高精度恒温，同时采用多点测温取平均值作为控制反馈。
电磁阀通径选择需满足大补液流量需求。流量计算公式为：Qv = Kv × √(ΔP/ρ)，其中 Kv 为阀门流量系数，ΔP 为阀门前后压差，ρ
为液氮密度（约 808kg/m³）。以补液流量 10L/min、压差 0.1MPa 为例，所需 Kv 约 0.5，对应 DN6 至 DN10
电磁阀；大容积箱体快速降温时补液流量可达 30 至 50L/min，需选用 DN15 至 DN25
电磁阀。通径过小会导致补液速度跟不上降温需求，温度降不到设定值；通径过大则开关冲击大，温度波动加剧。
液位传感器选型方面，金属箱体优先选用电容式，精度
±1mm，杆长根据内腔深度定制，需确保下端接近箱底、上端高于高液位。若箱内有强电磁干扰或工件碰撞风险，可选用压差式或称重式，压差式通过液氮柱静压换算液位，结构坚固但精度
±5mm 左右；称重式在箱体底部安装压力传感器，通过重量变化间接计算液位，不受箱内结构影响但需扣除工件重量干扰。
四、工艺参数设定原则
温度参数设定需根据材料类型和处理目的确定。高速钢刀具深冷处理常用 - 160℃至 - 196℃，保温 2 至 4
小时，目的是促进残余奥氏体向马氏体转变，提高硬度和耐磨性；模具钢常用 - 120℃至 - 160℃，保温 4 至 8
小时，重点是稳定尺寸、减少淬火变形；硬质合金常用 - 150℃至 - 180℃，保温 2 至 6 小时，改善钴相分布和抗冲击韧性；铜合金、铝合金等有色金属常用
- 80℃至 - 120℃，不宜过低以免材料脆化。
降温速率一般设定为 1℃/min 至 3℃/min，复杂形状或高合金工具钢可降至 0.5℃/min，减少热应力导致的开裂风险。简单形状工件可采用
5℃/min 快速降温。升温速率控制在 1℃/min 至 2℃/min，升至室温后可根据工艺需要转入回火工序。部分工艺采用深冷后立即回火（深冷 -
回火循环），此时升温阶段可直接升至回火温度，由深冷箱加热功能或转入回火炉完成。
液位参数设定需兼顾补液频次和温度稳定性。下限设得过低会导致箱内液氮余量不足，补液间隔期间温度可能回升；上限设得过高则单次补液量大，液氮注入瞬间温度冲击大。一般下限设为有效液位
25%，上限设为 75%，单次补液量约为有效容积的 50%。对于控温精度要求高的工艺，可缩小上下限区间（如 40% 至
60%），增加补液频次但减小每次温度波动，前提是电磁阀动作频率在允许寿命范围内（一般不超过每小时 6 次）。
PID
参数初次设定可按经验值投入，运行一个周期后根据温度曲线调整。若温度在设定值附近等幅振荡，说明比例过大，增大比例带；若温度偏离设定值后长时间不回，说明积分太弱，缩短积分时间；若温度每次补液后大幅下冲再缓慢回升，说明微分不足，增大微分时间。建议每次只调整一个参数，调整幅度不超过当前值的
30%，逐步逼近优值。
五、投资成本与运行成本综合评估
选型时不能只看设备采购价，需综合评估全生命周期成本。采购成本包括深冷箱主体、储存罐、管路阀组、控制系统和安装调试费用，50L 整套约数万元，500L
整套约十几万元，2000L 以上可达数十万元。运行成本主要是液氮消耗，按工业液氮价格 1 至 2 元 / L 计算，500L 箱体年液氮费用约 3 至 5
万元，10 年运行成本可能超过设备本身采购价。
降低运行成本的措施包括：选择绝热性能好的箱体和管路（静态蒸发率低），合理设定液位参数减少无效补液，设备集中布置共享储罐降低单耗，回收汽化氮气用于车间吹扫或保护气等。班德（Bender）等品牌的深冷箱采用多层绝热结构和真空管路配置，日蒸发率控制在较低水平，长期运行的液氮费用节省较为可观。
维护成本方面，电磁阀和传感器属于易损件，电磁阀寿命约 10 万次启闭，按每天补液 4 至 8 次计算可使用 5 至 10 年；传感器建议每年校准一次，3
至 5 年考虑更换。密封圈和密封条每 2 至 3 年更换。预留备件预算约为设备采购价的 5% 至 8%/ 年。
